NPO與X7R、X5R、Y5V、Z5U有什么區別
本文主要介紹如何區分NPO與X7R、X5R、Y5V、Z5U，本文字數約1090字，閱讀完全文需11分鐘。

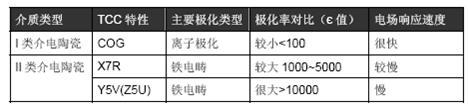

主要是介質材料不同。不同介質種類由于它的主要極化類型不一樣，其對電場變化的響應速度和極化率亦不一樣。 在相同的體積下的容量就不同，隨之帶來的電容器的介質損耗、容量穩定性等也就不同。介質材料劃按容量的溫度穩定性可以分為兩類，即Ⅰ類陶瓷電容器和Ⅱ類陶瓷電容器， NPO屬于Ⅰ類陶瓷，而其他的X7R、X5R、Y5V、Z5U等都屬于Ⅱ類陶瓷。
什么是Ⅰ類陶瓷，有什么特點？
Ⅰ類陶瓷電容器（ClassⅠceramic capacitor），過去稱高頻陶瓷電容器（High-frequency ceramic capacitor），介質采用非鐵電（順電）配方，以TiO2為主要成分（介電常數小于150），因此具有最穩定的性能；或者通過添加少量其他（鐵電體）氧化物，如CaTiO3 或SrTiO3，構成“擴展型”溫度補償陶瓷，則可表現出近似線性的溫度系數，介電常數增加至500。這兩種介質損耗小、絕緣電阻高、溫度特性好。特別適用于振蕩器、諧振回路、高頻電路中的耦合電容，以及其他要求損耗小和電容量穩定的電路，或用于溫度補償。
Ⅰ類陶瓷的溫度特性怎么表示

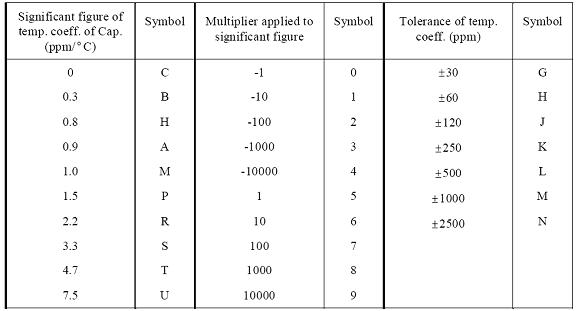

Ⅰ類陶瓷的溫度容量特性（TCC）非常小，單位往往在ppm/℃，容量較基準值的變化往往遠小于1皮法。美國電子工業協會（EIA）標準采用“字母+數字+字母” 這種代碼形式來表示Ⅰ類陶瓷溫度系數。比如常見的C0G。
C0G代表的溫度系數究竟是多少？
C 表示電容溫度系數的有效數字為 0 ppm/℃
0 表示有效數字的倍乘因數為 -1（即10的0次方）
G 表示隨溫度變化的容差為 ±30ppm
計算下來，C0G電容最終的TCC為：0×（-1）ppm/℃±30ppm/℃。而相應的其他Ⅰ類陶瓷的溫度系數，例如U2J電容，計算下來則為：-750 ppm/℃±120 ppm/℃。
NPO和C0G是同一種電容嗎？
NPO是美國軍用標準（MIL）中的說法，其實應該是NP0（零），但一般大家習慣寫成NPO（歐）。這是Negative-Positive-Zero的簡寫，用來表示的溫度特性。說明NPO的電容溫度特性很好，不隨正負溫度變化而出現容值漂移。
從前面我們已經知道，C0G是I類陶瓷中溫度穩定性最好的一種，溫度特性近似為0，滿足“負-正-零”的含義。所以C0G其實和NPO是一樣的，只不過是兩個標準的兩種表示方法（當然，容值更小、精度略差一點的C0K、C0J等也是NPO電容）。類似的，U2J對應于MIL標準中的組別代碼為N750。
NPO 電容器隨封裝形式不同其電容量和介質損耗隨頻率變化的特性也不同，大封裝尺寸的要比小封裝尺寸的頻率特性好。
什么是Ⅱ類陶瓷，有什么特點？
Ⅱ類陶瓷電容器（Class Ⅱ ceramic capacitor）過去稱為為低頻陶瓷電容器（Low frequency ceramic capacitor），指用鐵電陶瓷作介質的電容器，因此也稱鐵電陶瓷電容器。這類電容器的比電容大，電容量隨溫度呈非線性變化，損耗較大，常在電子設備中用于旁路、耦合或用于其它對損耗和電容量穩定性要求不高的電路中。其中Ⅱ類陶瓷電容器又分為穩定級和可用級。X5R、X7R屬于Ⅱ類陶瓷的穩定級，而Y5V和Z5U屬于可用級。
本文標簽：電容 通用型片容 NPO與X7R、X5R、Y5V、Z5U有什么區別
