高頻電感

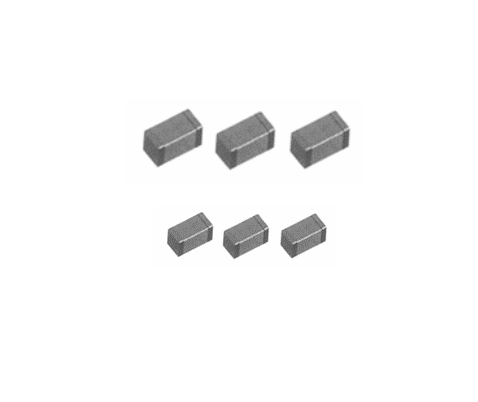

高頻電感(Highfrequencyinductors)，是一種具有效率最高、速度最快，且低耗環保特點的地磁感應元件。它是用絕緣導線(漆包線、紗包線等)繞制而成的，主要由骨架、繞組、屏蔽罩、封裝材料、磁心或鐵心等組成。目前，高頻電感在生活中的應用比較廣泛。

等效電路模型

當考慮電感元件寄生電容時，高頻電感的等效電路模型可以采用上圖來表示。圖中Rc，為磁心損耗的等效電阻，C為電感繞組的寄生電容，Rac為代表繞組銅損的交流電阻，由于繞組銅線高頻電流的集膚效應(在后面介紹)，使Rac>Rdc，Rdc為銅線的直流電阻。Rac/Rdc與頻率、銅線直徑、溫度等因素有關。例如，圓銅線在20℃，fs=100kHz時，Rac/Rdc=1.7。

為使集膚效應的影響減小，導線的直徑應不大于2△，△為滲透深度(Penetraticndepth)(cm)。

△值與溫度有關，100℃時銅電阻率ρ=2.3×1o-6Ω·cm，μ。為空氣磁導率，fs為電流頻率，下表為計算所得的幾個典型頻率的△值。

應用

1、移動電話，尋呼機和GPS產品。

2、振蕩器，晶體振蕩器電路和射頻收發器模塊。

3、無線局域網，藍牙模塊，通訊設備。

使用注意事項

注意環境的潮濕與干燥、溫度的高低、高頻或低頻環境、要讓電感表現的是感性，還是阻抗特性等。

電感設計要承受的最大電流，及相應的發熱情況。

使用部分，找出對應的L值，對應材料的使用范圍。

注意導線(漆包線、紗包或裸導線)，常用的漆包線。要找出最適合的線經。
