磁珠的應用
本文主要介紹了磁珠的應用范圍，本文字?jǐn)?shù)約970字，閱讀完全文需10分鐘。
磁珠的單位是歐姆，而不是亨利，這一點要特別注意。因為貼片磁珠的單位是要按照它在某一個頻率產生的阻抗來標稱的，然而阻抗的單位也是歐姆。所以在貼片磁珠的數據表里會符加一個頻率與阻抗的特性曲線圖。在一般情況下都以100mhz為標準，例如2012b601，指在100mhz的頻率下貼片磁珠的阻抗為600r(歐姆)。
磁珠多用于信號回路
磁珠多用于信號回路，主要用于emi方面，磁珠，是能量轉換消耗器件。磁珠用來吸收頻信號，象一些rf電路，pll，振蕩電路，含頻存儲器電路都需要在電源輸入部分加磁珠，而電感是一種儲能元件，用在lc振蕩電路、中低頻的濾波電路等，其應用頻率范圍很少超過50mhz。

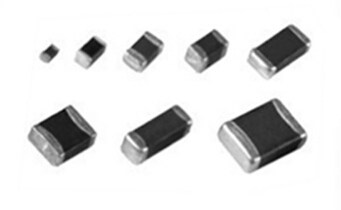

片式電感：在電子設備的 pcb 板電路中會大量使用感性元件和濾波器元件。這些元件包括片式電感和片式磁珠，以下就這兩種器件的特點進行描述并分析他們的普通應用場合以及特殊應用場合。
表面貼裝元件的好處在于小的封裝尺寸和能夠滿足實際空間的要求。除了阻抗值，載流能力以及其他類似物理特性不同外，通孔接插件和表面貼裝器件的其他性能特點基本相同。
在需要使用片式電感的場合，要求電感實現以下兩個基本功能：電路諧振和扼流電抗。諧振電路包括諧振發生電路，振蕩電路，時鐘電路，脈沖電路，波形發生電路等等。
諧振電路還包括高帶通濾波器電路。要使電路產生諧振，必須有電容和電感同時存在于電路中。在電感的兩端存在寄生電容，這是由于器件兩個電極之間的鐵氧體本體相當于電容介質而產生的。
在諧振電路中，磁珠封裝，電感必須具有高q，窄的電感偏差，穩定的溫度系數，才能達到諧振電路窄帶，低的頻率溫度漂移的要求。
濾波器一般是由無損耗的電抗元件構成的，它在線路中的作用是將阻帶頻率反射回信號源，所以這類濾波器又叫反射濾波器。當反射濾波器與信號源阻抗不匹配時，磁珠規格，就會有一部分能量被反射回信號源，造成干擾電平的增強。
為解決這一弊病，可在濾波器的進線上使用鐵氧體磁珠套，利用磁珠對高頻信號的渦流損耗，把高頻成分轉化為熱損耗。因此磁珠實際上對高頻成分起吸收作用，所以有時也稱之為吸收濾波器。
使用片式磁珠的原因
在諧振電路中需要使用片式電感。而需要消除不需要的噪聲時，磁珠提取，使用片式磁珠的選擇。
片式磁珠和片式電感的應用場合：
片式電感：射頻rf和無線通訊，信息技術設備，雷達檢波器，汽車電子，蜂窩電話，尋呼機，音頻設備，pdas個人數字助理，無線遙控系統以及低壓供電模塊等。
