磁環電感損壞的原因
本文主要對磁環電感的基本知識以及損壞的原因進行說明，本文字?jǐn)?shù)約780字，閱讀完全文需8分鐘。

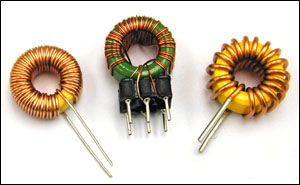

磁環電感是一種電子元件元器件，主要的作用是一個電磁感應轉換的作用，較簡單的電感可以是一根導線，它可以用來做天線用。將電能轉換成電磁波，再復雜一點就是空心線圖，它可以用于選頻回路及RF發射電路，較前二者電感，還有工字電感，可以用來濾波、儲能。還有共模電感可用抗干攏之功效等 。

磁環電感PC板卡上的芯片在工作過程中既是一個電磁干擾對象，也是一個電磁干擾源。總的來說，我們可以把這些電磁干擾分成兩類：串模干擾(差模干擾)與共模干擾(接地干擾)。以主板上的兩條PCB走線(連接主板各元件的導線)為例，所謂串模干擾，指的是兩條走線之間的干擾；而共模干擾則是兩條走線和PCB地線之間的電位差引起的干擾。串模干擾電流作用于兩條信號線間，其傳導方向與波形和信號電流一致；共模干擾電流作用在信號線路和地線之間，干擾電流在兩條信號線上各流過二分之一且同向，并以地線為公共回路。
磁環電感由于鐵氧體磁珠在電路中使用能夠增加高頻損耗而又不引入直流損耗，而且體積小、便于安裝在區間的引線或者導線上，對于1MHz以上的噪聲信號抑制效果十分 明顯，因此可用作高頻電路的去耦、濾波以及寄生振蕩的抑制等。
低阻抗的供電回路、諧振電路、丙類功率放大器以及可控硅開關電路等，使用鐵氧體磁珠進行濾波都是十分有效的。磁環電感材質鐵氧體磁珠一般可以分為電阻性和電感性兩類，使用時可以根據需要選取。單個磁珠的阻抗一般為十至幾百歐姆，應用時如果一個衰減量不夠時可以用多個磁珠串聯使用，但是通常三個以上時效果就不會再明顯增加了。
磁環電感容易損壞嗎?電感元器件不容易損壞。但也有損壞的時候。
電感容易損壞的原因：
1、磁芯電感，磁芯比較脆，沒有外被套，跌落到硬地板，容易損環，運輸中沒有做好保護沖撞力也會使磁芯損壞。
2、設計時電路要求功率大于使用電感功率時，電感會發熱導致而損壞。
3、磁環電感輸出的后部份電路有短路問題，導致電感發熱而損環。
